打印样式管理器及打印

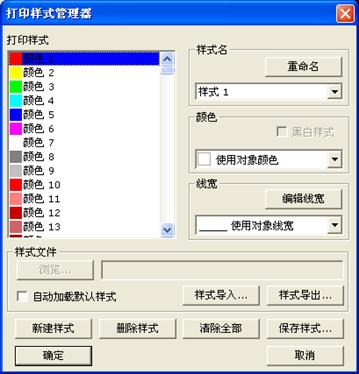

点击工具栏或右键菜单中的“打印样式管理器”项进入打印样式管理器界面：

“打印样式管理器”界面大体有四部分：样式名、颜色、线宽、样式文件，还有几个编辑存储按钮，新建样式、删除样式、清除全部、保存样式及确定、取消按钮。

1. 样式名：

【重命名】 给当前的样式命名成用户希望的名字。

2. 颜色：一般默认为“使用对象颜色”。

3. 线宽：

【编辑线宽】 更改原有的线宽值，如下图所示：

4. 样式文件：

【浏览…】 选择“自动加载默认样式”，“浏览…”按钮激活，打开所需的样式文件。

【样式导入…】 导入样式文件（.ps格式的文件）

【样式导出…】 用户根据实际需求设置对象颜色、线宽后，导出新设置的样式，保存。

新建样式：新建一个样式，如下图所示：

删除样式：点击“删除样式”，出现如下所示的对话框：

选择“是”，则删除当前打印样式；选择“否”，此操作未生效。

清除全部：点击“清除全部”，出现如下所示的对话框：

选择“是”，清除所有打印样式，除了默认样式“样式1”；选择“否”，此操作未生效。

保存样式…：点击“保存样式”，出现如下所示的对话框：

“保留历史附档数据” ：选中只是将当前修改添加的附档数据附加到相应的文件中（Favorite.cfg），否则首先清除原先所有的附档数据, 只保留当前所修改添加的附档数据。

“关闭文件时自动存入附档”：选中表示关闭文件时自动将当前所做的样式修改保存到附档中，否则关闭文件时不保存。

“关闭文件时自动存入图纸”：选中表示关闭文件时自动将当前所做的样式修改保存到当前isd文件中，否则关闭文件时不保存。

【另存为新附档…】 把对样式的修改保存为新的附档，.not格式文件。

【另存为新图纸…】 把对样式的修改保存到图纸中，集成到isd文件中。

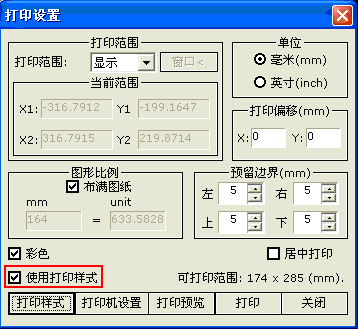

点击工具栏或右键菜单中的“打印”项进入打印界面：

【打印范围】

显示    打印当前屏幕窗口的图形

全图    打印整个图形

输入    打印【当前范围】里的图形

窗口选择    打印选择的窗口范围

【图形比例】

选中“布满图纸”，会自动计算mm和unit之间的比例关系；不选中“布满图纸”，用户可以根据自己的实际需求设置相应的比例。

【单位】、【打印偏移】、【预留边界】可以根据用户的需求设置，或者选中“居中打印”，【单位】、【打印偏移】、【预留边界】的值会自动调整。

【彩色】

可以选中“彩色”，进行彩色打印；如果不选中“彩色”，则以黑白形式打印。

【打印样式】

选择“使用打印样式”，【打印样式】按钮变为可选状态，点击进入“打印样式管理器”对话框中，详见“打印样式管理器”

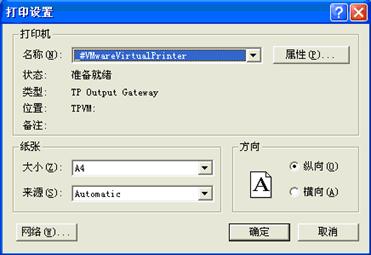

【打印机设置】

【打印机预览】

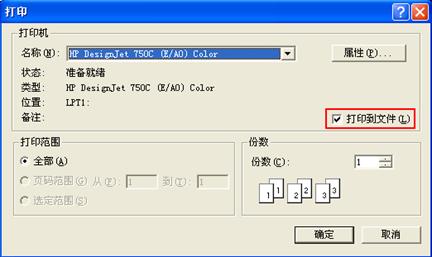

预览后，如果不满足用户期望的效果，可以重新设置；如果满足用户的需求，则可以直接打印，也可以打印到文件，保存为output.prn格式的文件，以便在装有打印机的电脑上直接打印，如下图所示：
